ПОВЫШЕНИЕ НАДЕЖНОСТИ И ЭФЕКТИВНОСТИ РАБОТЫ КОМПРЕСОРРА И ТУРБИНЫ Р-32 ПОЗ. 401
ПРОИЗВОДСТВА СИНТЕЗ — ГАЗА

В 2025 году на предприятии АО «Maxam-Chirchiq» Узбекистан в цехе по производству Аммиак фирмой «ТРИЗ» ЛТД произведена широкая модернизация оборудования с целью увеличения объема выпуска аммиака до 2000 т/сут. турбокомпрессорного агрегата поз. 401 производства синтез-газ.
Целью модернизации турбины для привода компрессора поз. 401 было обеспечение параметров турбины, отвечающих характеристикам компрессора, модернизированного «ТРИЗ» ЛТД.

Цели проведения модернизации:
• — превышение установленного ресурса эксплуатации;
• — повышение производительности аммиака до 2000 тонн в сутки;
• — повышение КПД при данной производительности до 74%;
• — снижение потребления пара турбиной;
• — снижение расхода природного газа;
• — увеличение межремонтного пробега;
• — обеспечение стабильности работы;

При модернизации была произведена замена следующих узлов:

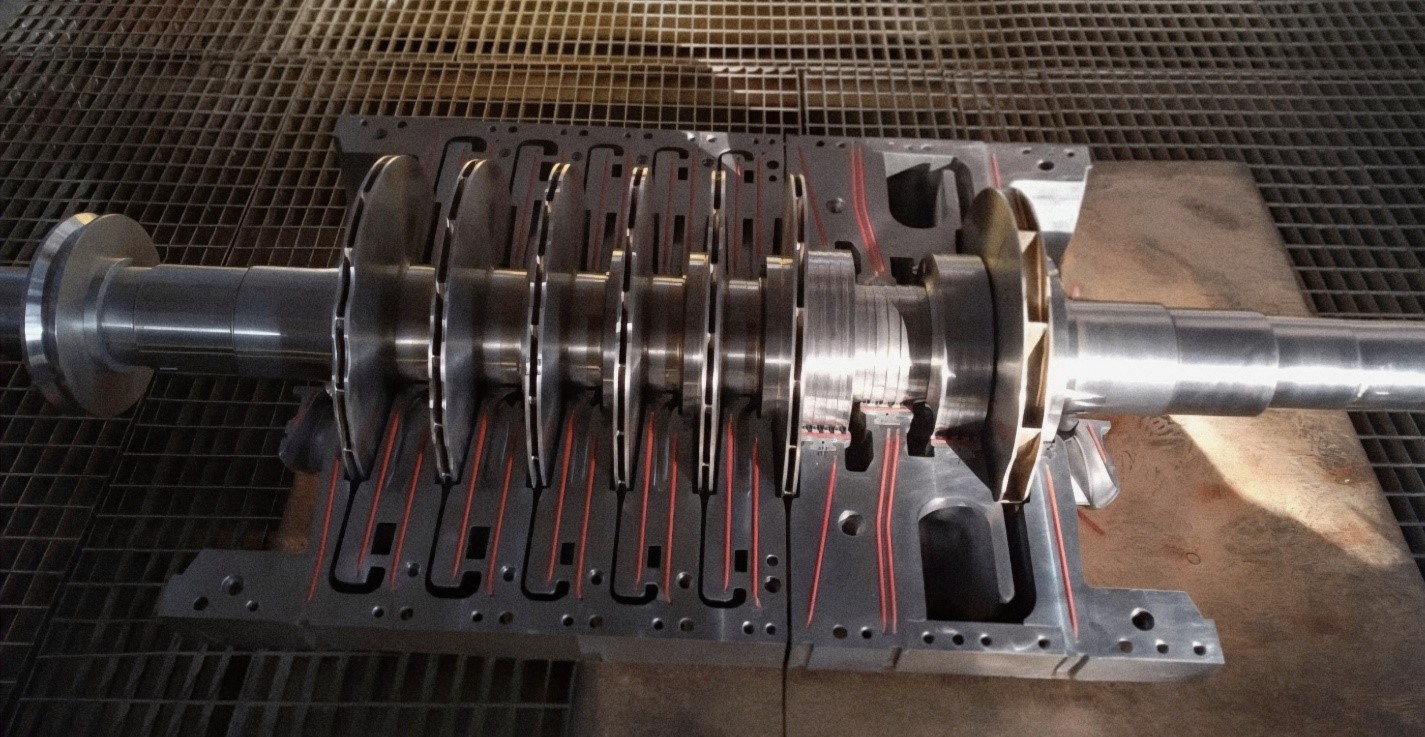

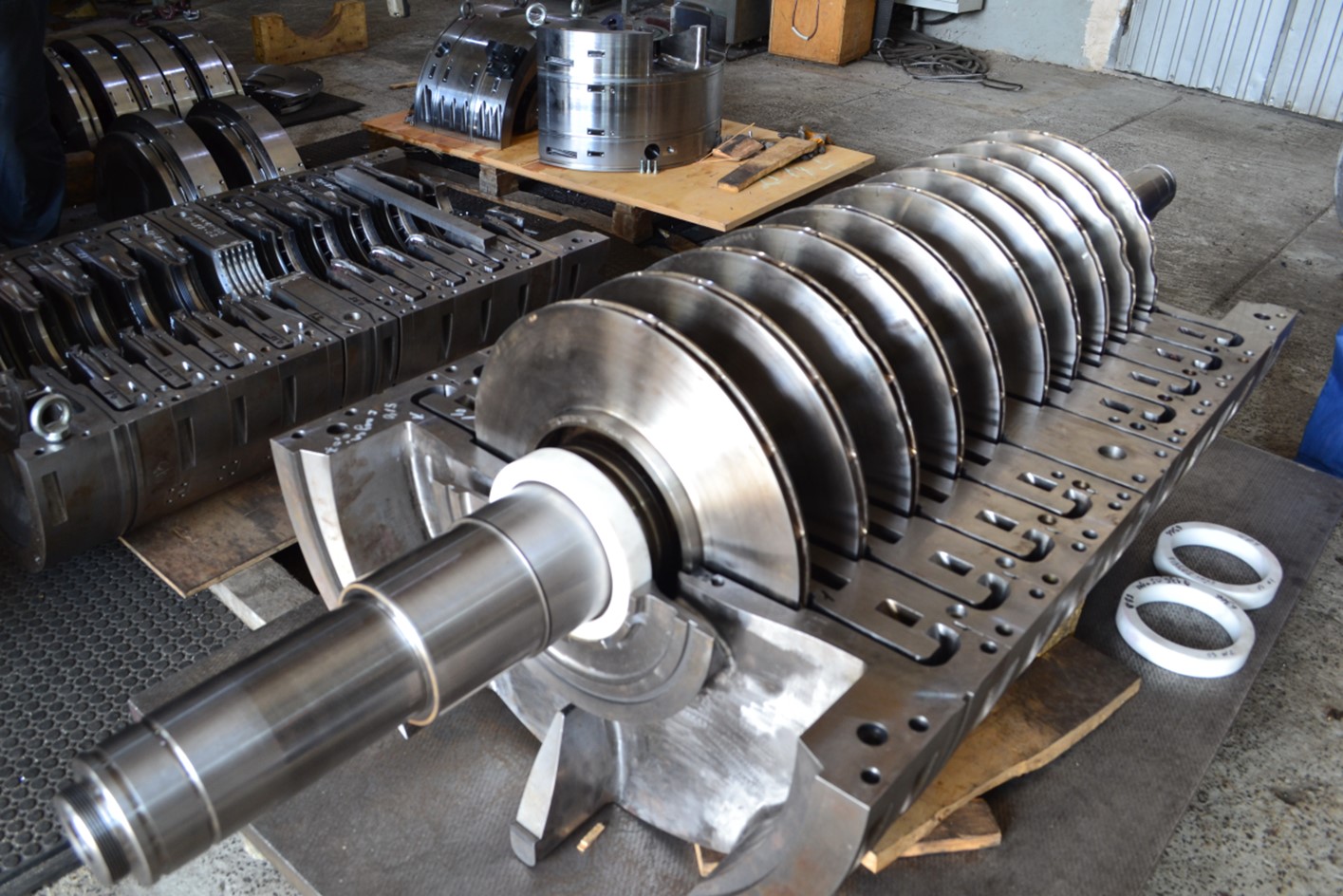

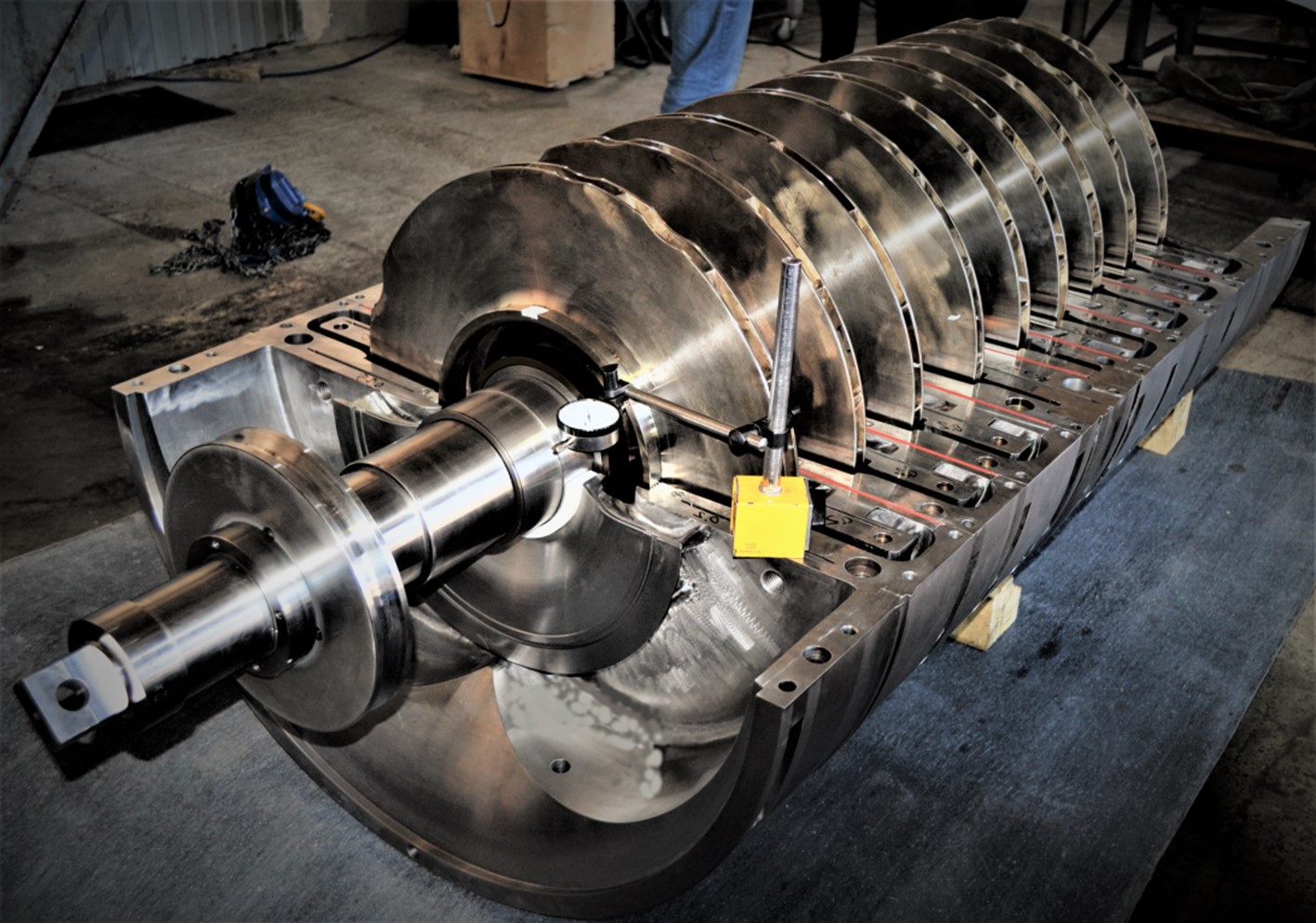

• — аэродинамические блоки с лабиринтно-лунковыми уплотнениями КНД, КСД, КВД;

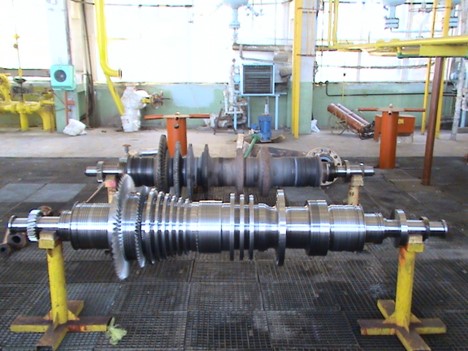

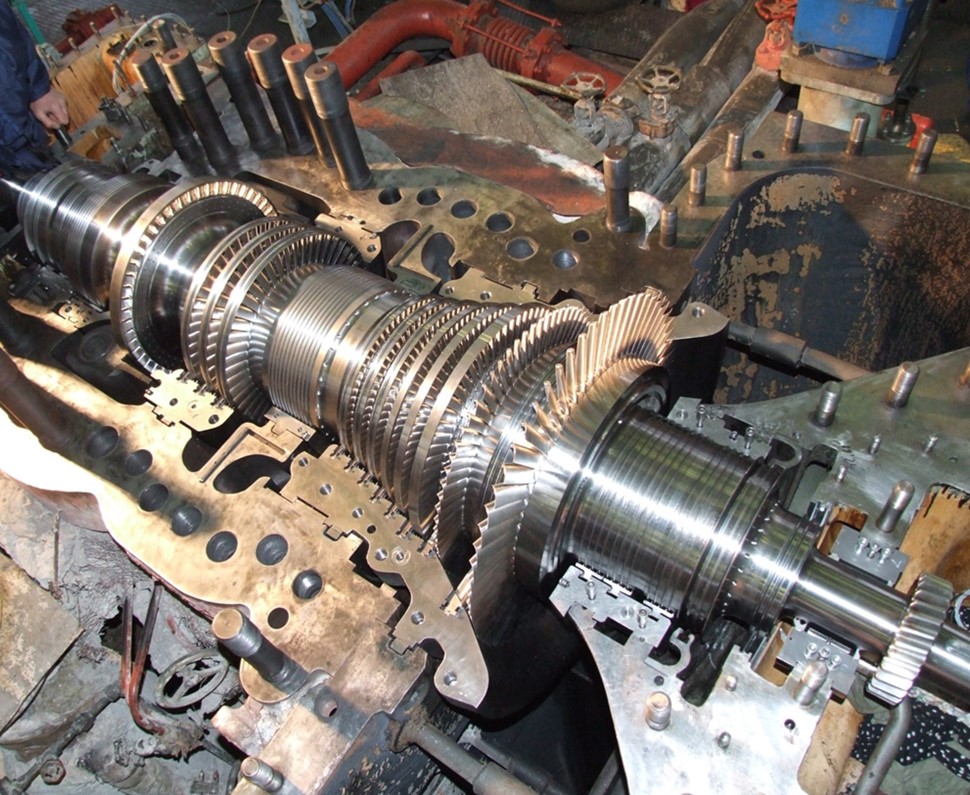

• — проточная часть и ротор паровой турбины;

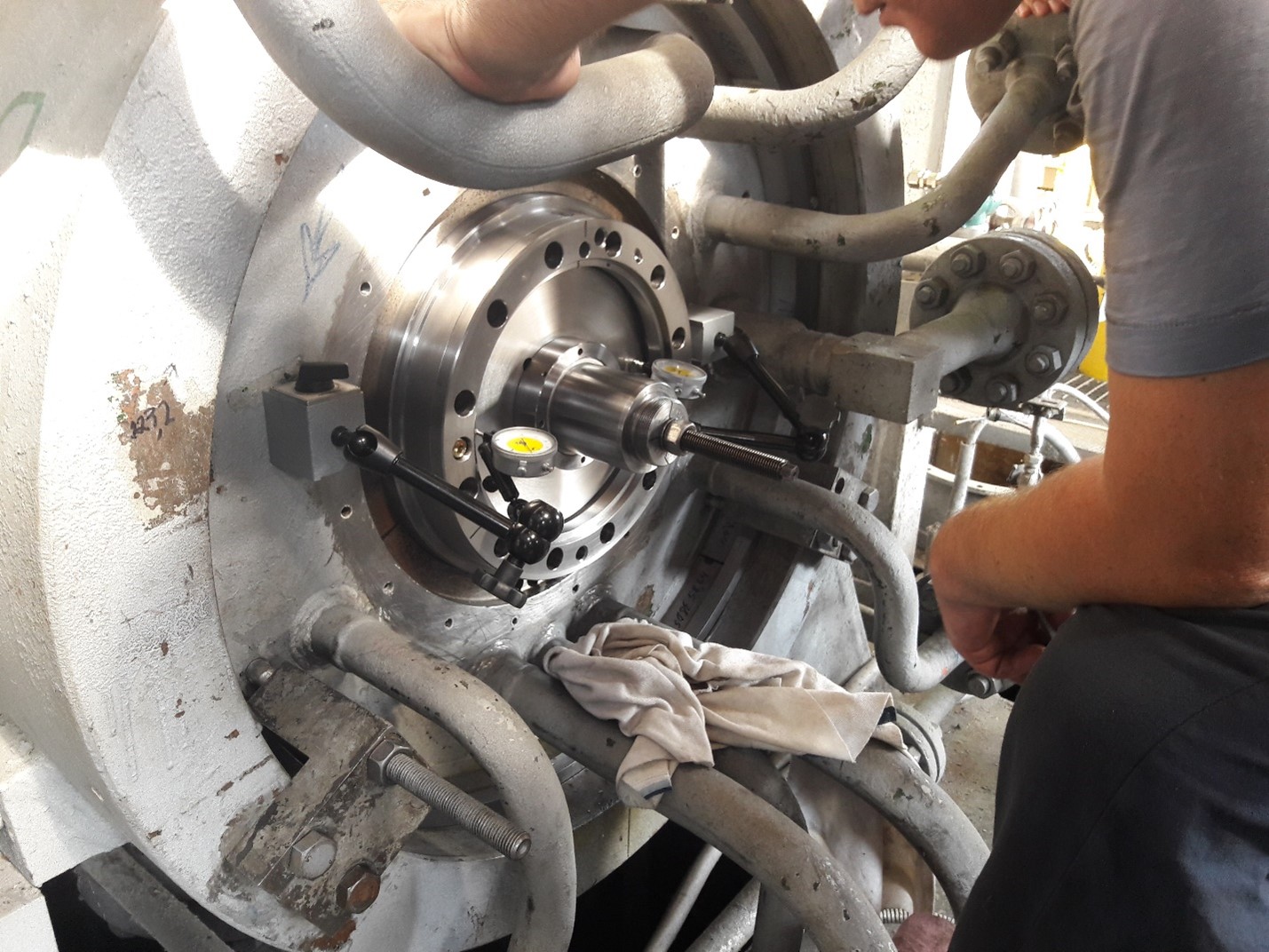

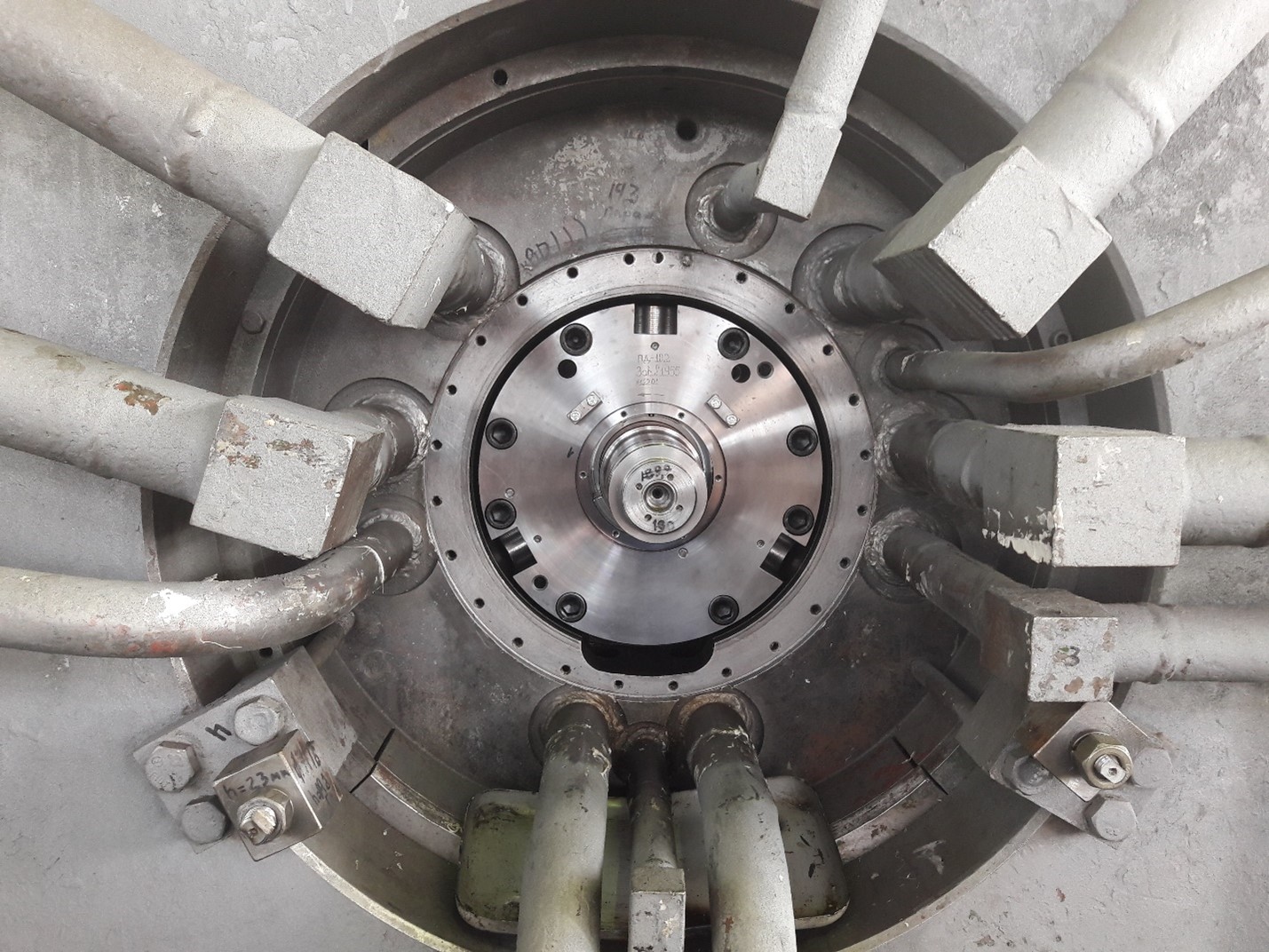

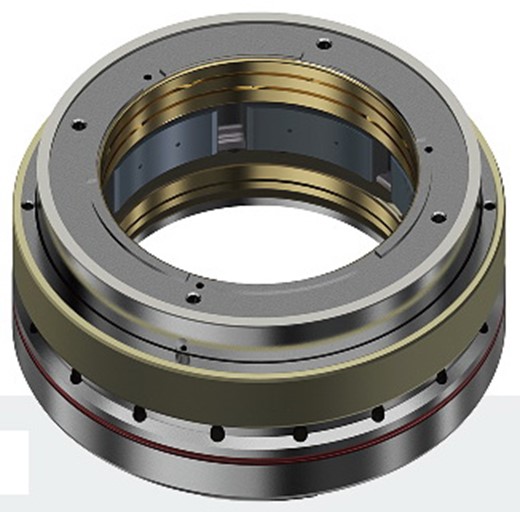

• — концевые плавающие уплотнения;
• — демпферные подшипники;
• — упругие пластинчатые муфты;

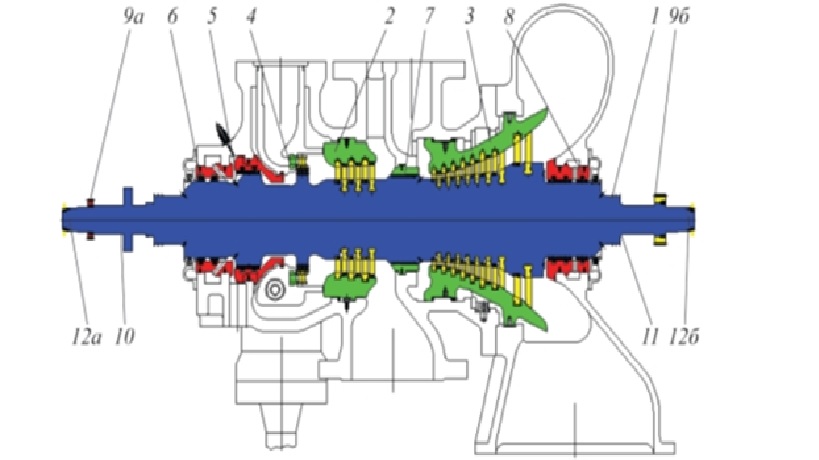

Рис. 1. Турбина 103JT:

1 – облопаченный ротор; 2 – облопаченная обойма ЧВД; 3 – облопаченная обойма ЧНД; 4 – сопловой аппарат ЧВД; 5 – комплектное сальниковое уплотнение разгрузочного поршня (корпус, кольца, ленточные пружины, штифты); 6 – комплектное переднее сальниковое уплотнение ЧВД; 7 – комплектное серединное сальниковое уплотнение ЧВД–ЧНД; 8 – комплектное заднее сальниковое уплотнение ЧНД; 9а – зубчатое колесо для привода механического регулятора оборотов; 9б – зубчатое колесо валоповоротного устройства; 10 – комплектный опорно-упорный подшипник (поставка – фирма «ТРИЗ»); 11 – комплектный опорный подшипник (поставка ТРИЗ); 12а, 12б – передняя и задняя полумуфты.

По итогам модернизации и выходе турбокомпрессора на требуемую заводом производительность были успешно достигнуты следующие параметры:

Должна быть табличка с данными но чтото данные мне не нравятся добавлю чуть позже.

Представленные данные указывают на выполнение требуемых параметров и достижение дополнительного эффекта в виде экономии свежего пара P100 ~ 42 т/ч при производительности цеха Аммиак 1550 т/сут. и оборотах турбины 10900 об/мин. При этом КПД турбоагрегата составил ~ 75…77%.
Анализ тепловых испытаний показывает, что расчетные показатели модернизированной турбины практически не отличаются от фактически полученных в результате модернизации турбины.
